校验仪系列

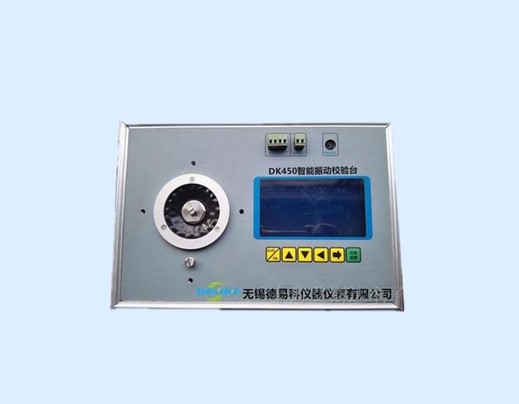

DK450便携式振动校验台
- 产品描述：
★ 功能丰富、适用范围广
1）可动态标定各种压电式加速度传感器、磁电式速度传感器、电涡流位移传
感器。
2）内置数字信号源，数字设定输出模拟振动信号，用于校验不含传感器的振
动变送器、仪表和振动测量系统。
3）具有手动标定功能：能手动数字给定频率和振幅，输出任意振动进行精密
细致个性化标定；
4）具有自动校验功能：通过运行于PC的《振动校验台测控软件》，
设置编辑幅值精度校验和频率响应试验程序并下载到振动校验台后，能对
被校振动传感器及测量系统进行全自动的测试标定。
5）可水平或垂直放置使用，以便校验垂直或水平的传感器。输出推力大，牢
固的悬浮振动系统可支持质量1000克以内的各种传感器。
★ 数字给定、自动调整、操作方便
1）通过键盘，数字任意给定振动频率和幅值，比传统电位器或波段开关设置更方便、更精确。
2）振动频率和幅值给定后，数字伺服系统全自动调整，快速获得所需的振动。
3）运行中可随时数字改变设置调整幅度和频率。
★ 低失真、高稳定、高精度、频响性能好
1）高精度数字信号激励源，输出失真度低，稳定性好。
2）内置位移传感器做低频标准，加速度传感器作中频标准，频响优异。
3）基于DSP的数字伺服自动调节和标准振动测量，抑制输出扰动能力强，响
应快，输出振动幅值和频率精度高，低频特性好。
4）在20~200Hz范围内，频率精度达到0.02%,幅值精度优于±3个字（远远高
于国内外同类产品的3dB）。
★ 人性化配置、轻巧便携结构
1）配置全套专门设计的支架和附件，可满足各种振动传感器安装需要。
2）系统内部集成了振动校验的所需其它仪表功能：
直流电压源：正、负两路，精度高，电压任意可调，适合各种传感器。
直流电流源：4mA电流源，专为ICP传感器提供工作电源。
数字电压表：测量显示直流电压值和传感器安装间隙电压。
数据记录仪：自动校验中，能够记录、存储16套校验数据，失电仍能长期保存，非常适合于现场使用。
3）全集成结构，轻巧便携，特别适合于工业现场的振动测量系统的校验。
★ 自动打印校验报告
将自动校验的数据通过RS232和通讯电缆下载到PC机或台式电脑里，运行我们提供的专用测控软件，即可打印校验报告
二、面板说明
1、 电涡流传感器安装支架固定螺栓孔
2、 振动传感器安装台面
安装各种待校验的传感器，中心为M5螺孔，深5mm
3、 数字显示窗
显示给定频率大小、给定振动值和传感器实际测量振动值。
上显示窗：显示给定振动频率；
中显示窗：显示给定振动幅值；
下显示窗：显示内部标准传感器的振动幅值。
振动的类型和值的量纲单位由输入选择决定。
4、 轻触按键区
包括数字按键、参数设置和操作等功能按键，实现振动台的各种操作。
5、 输入输出端子
有各种传感器输入端子、电源端子和模拟信号输出端子。
6、 传感器电源调节旋钮
7、 RS232通讯接口
三、安装支架和附件
1、 M5转M10X1螺孔
2、 M5转M8X1螺孔
3、 M5转M6X1螺孔
4、 M5转M6X1双头螺栓
5、 M5转M8X1双头螺栓
6、 M5转M10X1双头螺栓
用于固定BENTLY公司磁电式速度传感器（M10X1安装螺孔）。
7、 电涡流传感器探头振动测量
从Ф5~Ф14的所有电涡流探头均可安装
8、 传感器安装底座扳手
用于安装传感器时，固定底座以防对悬浮振动系统产生破坏。
9、Φ5电涡流传感器探头安装套筒
10、Φ8电涡流传感器探头安装套筒
四、性能指标
电源输入：220V，50HZ，最大功耗200W；
直流电压源：用于各种速度、加速度、位移振动传感器和变送器提供两路直流电源：
+V：0～+24V连续可调，最大供电电流50mA；
-V：0～-24V连续可调，最大供电电流50mA；
振动频率：20Hz～200Hz连续（数字）可调，内部信号源频率误差±0.02%；
最大位移幅值： 20Hz，1mm（注：与所选频率及传感器质量有关）
最大加速度幅值： 80Hz，60.0m/s2（注：与所选频率及传感器质量有关）
最大速度幅值： 80Hz，空载下，70.0mm/s；（注：与所选频率及传感器质量有关）
最大负荷量： ≤1000克 (注：与所选频率及振动幅度有关)
失真度：在工作范围内，中心加速度波形失真度不大于5%；
幅值显示精度：
加速度：±0.1m/S2； 速度：±0.1mm/S； 位移：±1um。
系统精度：
加速度：±0.3m/S2； 速度：±0.3mm/S； 位移：±3um。
环境参数：工作温度范围：0～40℃，储存温度范围：-30～75℃；
环境条件：防尘，防潮（95%不冷凝）；
物理参数：铝合金箱体，高280mm，宽280mm，深180mm，质量：10Kg。
