  • DK3320轴振动变送器

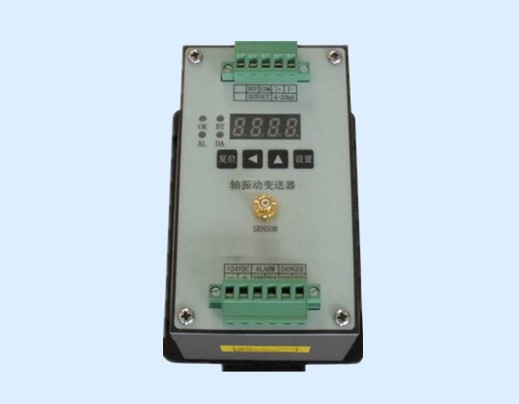

DK3320轴振动变送器

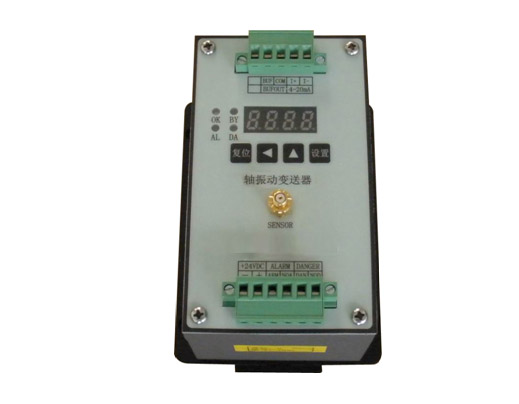

DK3320轴振动变送器

  • 产品描述:评价旋转机械的运行状态时,所有与机器状况有关的故障征兆中,轴振动是最具权威的。这是由于它直接反映转子轴相对轴承座的快速的径向运动,是一个基本的指标,很多机械故障如转子不平衡、不对中、轴承磨损、轴裂纹等,都可以由此探测到。
  • 在线订购
评价旋转机械的运行状态时,所有与机器状况有关的故障征兆中,轴振动是最具权威的。这是由于它直接反映转子轴相对轴承座的快速的径向运动,是一个基本的指标,很多机械故障如转子不平衡、不对中、轴承磨损、轴裂纹等,都可以由此探测到。
DK3320轴振动变送器将传感器的振动位移峰峰值信号,经变送器滤波、峰峰值检波、归一化处理后,直接输出4- 20mA 信号, 供给DCS、PLC接口,为旋转机械转子的轴振动监测提供了一种简便、低成本的方式。
技术指标
1 、供电电源:+24 Vdc,最大工作电流小于50mA。
2、输入:DK960系列电涡流传感器探头
3、原始信号缓冲输出:+2~+10V(探头开路,输出>10V),最大传输距离300米。
4、变送输出:4~20mA,最大负载电阻750Ω。
5、OK指示:绿灯亮时表示系统自检正常,探头安装间隙合理(处于线性工作范围内),否则指示灯不亮,此时4~20mA变送输出降低到3mA左右。
6、温漂: ≤0.05%℃。
7、外形尺寸:78mm(W)×61mm(L)×65mm(H)90mm(W)×35mm(L)×70mm(H)(导轨式安装, 与我公司DK960、
8、安装尺寸:底板安装,51mm×51mm,采用四个M4×12GB29-76螺栓安装;导轨安装,可以方便地安装在标准35mm导轨上。
9、接线方式:采用 Spring Loc端子,有自动紧固的功能,不需要安装工具即可接线,由于不需要螺栓固定,不会发生松动。
10、工作环境温度: -20℃~70℃。
变送器选型
DK3320(/L)-A A-B B-C C
( /L) : 为可选项, 表示频响范围为0.5~200 H z , 常用于水轮机摆度测量。
A A:量程选择;05表示量程为50μm pp;10表示量程为100um pp;15表示量程为150μm pp;20表示量程为200μm pp;40表示量程为400um pp;…;500表示量程为5000μm pp。
B B:探头直径;08表示配套φ8探头
C C:探头电缆长度;50代表探头电缆加延伸电缆总长度为5米;90代表探头电缆加延伸电缆总长度为9米。
选型示例
DK3320-20-08-50
表示:DK3320轴振动变送器,200μm p p量程,配套φ8探头,探头电缆加延伸电缆总长度为5米。
