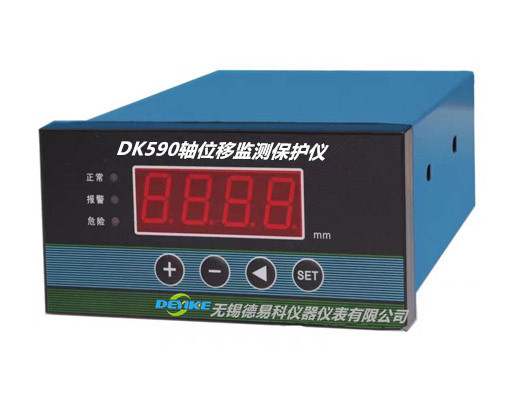

DK590智能轴位移监测保护仪

DK590轴位移监测仪主要测量旋转机械内部转子相对于固定部分的轴向位置变化量。可用于电力、冶金、石化和造纸等行业的大型旋转机械的轴向位移测量和保护控制。

技术说明：

输 入： 传感器输入：DK960系列电涡流传感器，仪表的量程和灵敏度与传感器一致

输入点数：1点

l输入阻抗：≥10KΩ

l系统输入/输出转换精度： 记录输出：±1.0% 25℃

数码显示：±1.0% 25℃ l频率响应：DC～5Hz（3dB）

l记录输出：4～20mA（负载≤500Ω）

l 缓冲输出：SIG缓冲信号电平-1.2 ~ -23V，输出阻抗500Ω（最大5mA）

l传感器电源输出：-24VDC±10%，15mA，短路限流≤30mA

l报 警： 继电器状态：常失电

报警继电器输出：2组常开继电器（警戒，危险）

触点容量：250VAC/3A或30VDC/3A

报警延时：0~9S可选，优先3S

报警复位：自动复位或自锁，优先采用自复位 l

环 境：

运行温度：-20℃ ～ 70℃

存储温度：-30 ～ 85℃

相对湿度：20 ～ 95% 无冷凝

l工作电源：220VAC±10%，50HZ

功耗：≤10W l重量：1.5 kg

仪表面框尺寸：宽160mm×高80mm×深215mm

开孔尺寸：宽（152+1）mm×高(76+1)mm
