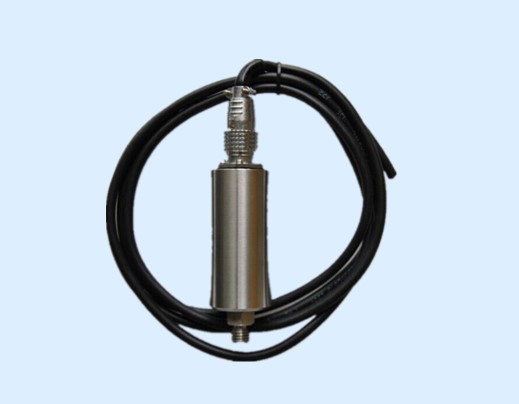

DK300系列振动速度传感器
- 产品描述：DK300系列振动速度传感器，可用于测量轴承座、机壳或结构的振动。这种传感器测量的振动是相对于自由空间的振动，其输出电压与振动速度成正比，故又称速度式振动传感器。也可以把速度量经过积分转换成位移量再予处理。这种测量可对旋转或往复机械的综合工况进行评价，它直接安装在机器外部，故使用维护极为方便。 设计优点
DK300系列振动速度传感器，可用于测量轴承座、机壳或结构的振动。这种传感器测量的振动是相对于自由空间的振动，其输出电压与振动速度成正比，故又称速度式振动传感器。也可以把速度量经过积分转换成位移量再予处理。这种测量可对旋转或往复机械的综合工况进行评价，它直接安装在机器外部，故使用维护极为方便。
设计优点
DK300系列振动速度传感器是属于惯性式传感。是利用磁电感应原理的振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动，切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次仪表相配接，即可显示振动速度或位移量的大小。也可以输送到其它二次仪表或交流电压表进行测量。传感器的总体设计保证它有如下使用特点：
1、输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的应用领域
2、相对于其它类型的振动传感器而言，DK300系列传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。
3、传感器有较低的使用频率可以适用于低转速的旋转机器。
4、传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动(0.01μm)。
5、传感器有一定抗横向振动能力。（不大于10g峰值）
外形尺寸图
技术指标
1、基本测试条件
温度：20℃±5℃
相对湿度：≤80%
周围无强电磁场干扰
2、频率响应：10H z～1000H z (-3dB)
3、灵敏度：2 0mV /mm/ s±5%（在80 H z，速度为10mm/ s情况下测定）
4、幅值线性度：< 3%
5、横向灵敏度比：< 5%
6、使用温度范围：- 30℃～120℃；- 30℃～260℃（需特殊订货）
7、最大可测位移：2mm（单峰值）
8、环境条件：防尘、防潮（95%不冷凝）
9、工作方向
规定以传感器安装面在下方时为0°
DK300T：0°±100° （通用型）
DK300S：±90°±2.5°（水平型）
DK300C：0°±2.5° （垂直型）
10、输出电阻：≤600Ω
11、绝缘电阻：>2MΩ
12、重量：200g。
