转速测量系列

  • DK800霍尔转速传感器

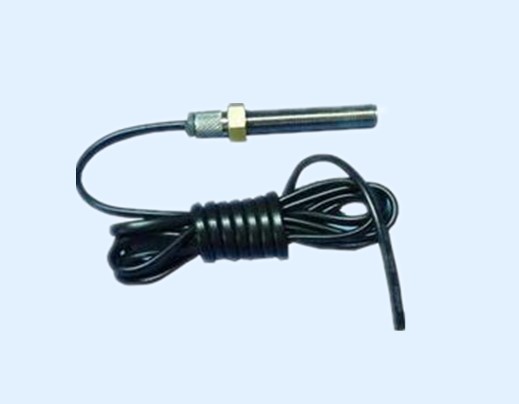

DK800霍尔转速传感器

DK800霍尔转速传感器

  • 产品描述:DK800霍尔转速传感器由磁敏电阻作感应元件,是一种新型的转速传感器。核心部件是采用磁敏电阻作为检测的元件,再经过全新的信号处理电路令噪声降低,功能更完善。通过与其它类型齿转速传感器的输出波形对比,所测到转速的误差极小以及线性特性具有很好的一致性.它的感应对象为磁性材料或导磁材料,如磁钢、铁和电工钢等。当被测体上带有凸起(或凹陷)的磁性或导磁材料,随着被测物体转动时,传感器输出与旋转频率相关的脉冲
  • 在线订购
DK800霍尔转速传感器由磁敏电阻作感应元件,是一种新型的转速传感器。核心部件是采用磁敏电阻作为检测的元件,再经过全新的信号处理电路令噪声降低,功能更完善。通过与其它类型齿转速传感器的输出波形对比,所测到转速的误差极小以及线性特性具有很好的一致性.它的感应对象为磁性材料或导磁材料,如磁钢、铁和电工钢等。当被测体上带有凸起(或凹陷)的磁性或导磁材料,随着被测物体转动时,传感器输出与旋转频率相关的脉冲信号,达到测速或位移检测的发讯目的。
该转速传感器具有如下特点:
●  灵敏度高     高可靠性    寿命长   触发距离远   ●  信号触发为铁(软)磁材料  ●  可实现远距离输送     抗电磁干扰能力强      ●  良好的抗冲击性和抗震性
二.尺寸图
注:①齿轮尺寸参数:齿轮外径:99.3mm;齿数:60;模数:1.57  (以上尺寸只是其中一例,模数在0.5至2均可。)
②安装传感器时使尾部红色LED与引出线根部连线与齿轮平面相垂直。
③传感器引出线分别为:红色为电源线;蓝色为地线;黄色为信号输出线。
由于安装使用方便,通用性好,已被广泛应用于各种领域。尤其在低速或超低速非接触检测中,有着其它传感器无法达到的特点,这一特点填补了国内空白磁电传感器测速范围50-5000Hz。(检测距离只有0.5mm;接近开关无法检测小模齿);在中高速非接触检测中,可直接替代霍尔开关。
三.技术参数:
1.发讯频率:0-10kHz
2.供电电源:12-25V(DC)
3.负载电阻:≥1.0kΩ
4.检测距离:0.5-2.0mm (A3钢、电工钢)
5.齿轮模数:m≥1
齿轮材料:A3钢、电工钢120℃
6.输出信号:
波形:矩形波
幅值:近电源电压
7.环境条件:
温度:40℃~120℃
相对湿度:≤85%
8.安装螺纹:M16×1(或定制)
