位移测量系列

  • DK960Y一体化电涡流位移传感器

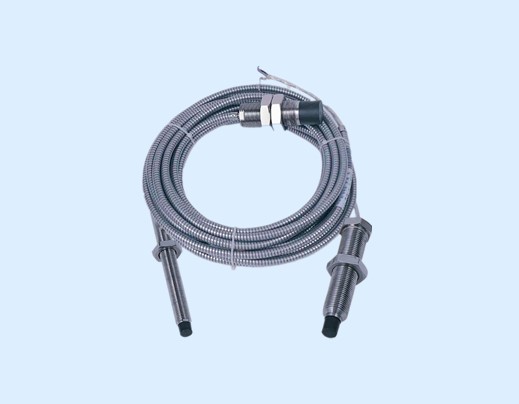

DK960Y一体化电涡流位移传感器

DK960Y一体化电涡流位移传感器

  • 产品描述:DK960Y系列一体化电涡流位移传感器是在DK960系列电涡流位移传感器基础上,通过表面贴装微形封装技术,将前置器电路和探头集成一体,是一种高性能、低成本的新型电涡流位移传感器, DK960Y系列一体化电涡流位移传感器用于电力、石化、冶金、机械等行业,对大型旋转机械的轴位移、轴振动、轴转速等参数进行在线实时监测,可以分析出设备的工作状况和故障原因,有效地对设备进行保护及进行预测性维修。可测量位移
  • 在线订购

DK960Y一体化电涡流位移传感器

DK960Y系列一体化电涡流位移传感器是在DK960系列电涡流位移传感器基础上,通过表面贴装微形封装技术,将前置器电路和探头集成一体,是一种高性能、低成本的新型电涡流位移传感器。

DK960Y系列一体化电涡流位移传感器用于电力、石化、冶金、机械等行业,对大型旋转机械的轴位移、轴振动、轴转速等参数进行在线实时监测,可以分析出设备的工作状况和故障原因,有效地对设备进行保护及进行预测性维修。可测量位移、振幅、转速、尺寸、厚度、表面不平度等。

二、性能指标

DK960Y系列一体化电涡流位移传感器探头头部采用耐高低温和各种化学腐蚀的聚苯硫醚(PPS)注塑成形,线圈被严格密封;电路采用防酸碱不锈钢M10×1或M16×1螺纹圆管和环氧树脂封装,防潮、防尘;信号电缆采用屏蔽电缆,可选用不锈钢金属软管铠装保护;具有电源极性、输出短路多种保护功能,任意接线错误不会损坏;可在恶劣环境下长期连续工作。


1、非接触测量,永不磨损。
2、抗干扰能力强,高可靠性,长寿命。
3、工作温度:-25~+85℃,温漂0.05%/℃。

4、防护等级:IP68。
5、输出形式:三线制电压或电流输出。
6、频响:0~10kHz,幅频特性0~1kHz衰减小于1%,10kHz衰减小于5%;相频特性0~1kHz相位差小于-10°,10kHz相位差小于-100°
7、电压输出形式传感器供电电源:

(1)+12dc~+30Vdc供电,输出范围0.1~10.5V或1~5V或0.5~4.5V,功耗≤12mA(不含输出电流);

(2)-18Vdc~-24Vdc供电,输出范围-2~-18V,功耗≤12mA(不含输出电流);          (3)±12Vdc~±15Vdc供电,输出0~+5V或0~+10V或-5~+5V或-10~+10V功耗≤±12mA(不含输出电流)。

电流输出形式传感器供电电源:+18Vdc~ +30Vdc供电, 4~20mA电流输出, 功耗≤12mA(不含输出电流)。

8、纹波(测量间隙恒定时最大输出噪声峰峰值):电压输出形式的传感器输出纹波不大于20mV;电流输出形式的传感器输出纹波不大于30uA。

9、负载能力:电压输出形式的传感器输出阻抗不大于51Ω,最大驱动信号电缆长度300m;4~20mA电流输出形式的传感器最大负载电阻不大于750Ω,带最大负载电阻时输出变化-1%。

10、测量参数:

探头直径

线性量程(mm)

非线性误差

最小被测面(mm)

φ5

1(可扩展到2)

≤±1%

φ15

φ8

2(可扩展到4)

≤±1%

φ25

φ11

4(可扩展到8)

≤±1%

φ35

φ18

8(可扩展到12)

≤±1%

φ45

φ25

12(可扩展到22)

≤±1.5%

φ50

φ50

25(可扩展到30

≤±2%

φ100
